Máy tiện CNC-Máy phay phức hợp - Y-Máy nội suy trục Y{2}}Máy phay phức hợp

◆ Tính năng máy

Trục Y-(CY)

Cấu trúc cơ bản của trục Y-: cấu trúc chuyển động nội suy. Trục Y-được trang bị các ray dẫn hướng hạng nặng loại con lăn THK-nặng{4}}của Nhật Bản, có độ chính xác cao và hành trình gia công rộng, mang lại hiệu suất phay đa dạng.

Trục-phụ (Tùy chọn)

Dòng trục-kép thực hiện gia công mặt A/B trên một máy duy nhất, giúp đơn giản hóa đáng kể quy trình kẹp thứ cấp thủ công.

Máy phay và nội suy trục Y- này tích hợp các chức năng tiện và phay với chuyển động nội suy, hoàn thành hiệu quả việc gia công các chi tiết phức tạp có độ chính xác cao trong một thiết lập.

◆ Cấu hình tiêu chuẩn

KHÔNG.	Nội dung	KHÔNG.	Nội dung
1	Hệ thống CNC	7	Bộ trao đổi nhiệt tủ điện
2	Kiểu tay áo{0}}Trục chính	8	Băng tải chip tự động
3	Tháp pháo điện	9	Mâm cặp & xi lanh thủy lực
4	Hệ thống bôi trơn tập trung tự động	10	Bu lông & miếng đệm san lấp mặt bằng
5	Hệ thống thủy lực	11	Đuôi xe thủy lực / servo
6	Máy bơm nước	12	Giá đỡ dụng cụ hỗ trợ 1×0 độ và 1×90 độ

◆ Cấu hình tùy chọn

KHÔNG.	Nội dung	KHÔNG.	Nội dung
1	Người đặt công cụ	3	Máy cấp phôi
2	Người giữ công cụ được hỗ trợ	4	Trục điện

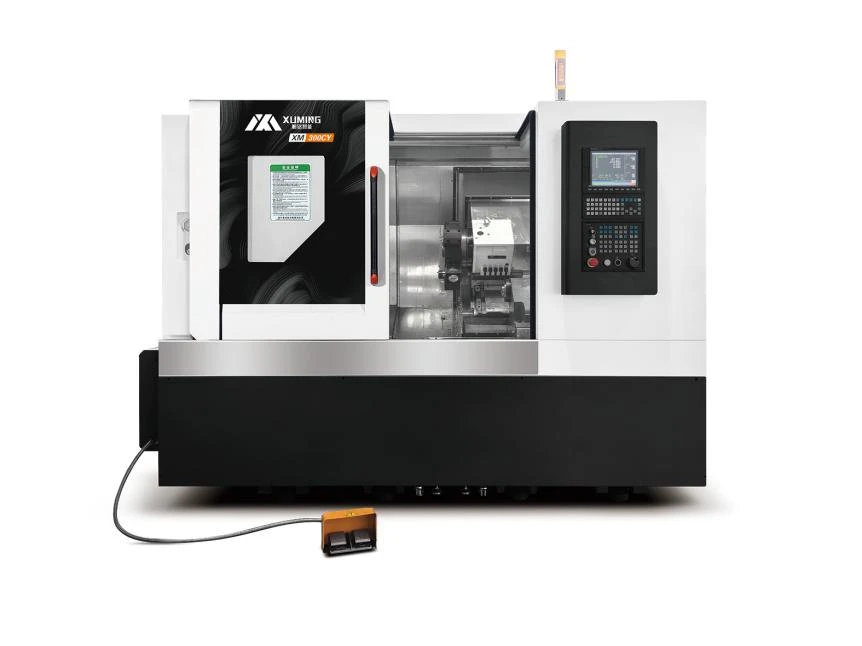

XM-300CY Máy tiện và phay nội suy trục Y

product-862-646

Máy phay phức hợp-giường tiện CNC{1}}nghiêng này sử dụng giường một mảnh-đường ray một-có bậc -có độ cứng cao 15 độ, giúp nâng cao khả năng loại bỏ phoi và tiết kiệm không gian sàn. Trục X/Z sử dụng vít bi chính xác của Đài Loan và dẫn hướng tuyến tính với tốc độ di chuyển ngang nhanh 24m/phút. Giao thoa kế laser được sử dụng để bù lỗi bước vít, cải thiện độ chính xác gia công.

Nó được trang bị một trục xoay kiểu{0}}tay Đài Loan, có độ chính xác cao, tốc độ cao và hoạt động ổn định. Mâm cặp và ống kẹp thủy lực tùy chọn có thể giảm thời gian kẹp phôi một cách hiệu quả.

Máy này phù hợp để gia công các bộ phận trục, ren, cung, hình nón và các bề mặt quay bên trong/bên ngoài. Nó đặc biệt lý tưởng cho việc gia công các bộ phận quay có hiệu suất cao, khối lượng lớn và độ chính xác cao- trong các ngành công nghiệp ô tô, điện tử, xe máy, thiết bị gia dụng, đồ nội thất và chiếu sáng.

Là một máy phay và tiện nội suy trục Y-chuyên nghiệp, nó kết hợp cấu trúc ổn định và các bộ phận hiệu suất-cao để đáp ứng các yêu cầu gia công có độ chính xác đa dạng.

◆ Tính năng kỹ thuật

KHÔNG.	Thành phần	Đặc trưng
1	Kết cấu giường	Giường nghiêng một mảnh bằng gang đúc (tích hợp giường và chân đế) có hiệu suất chống rung tuyệt vời-và độ cứng tổng thể cao.
2	Con quay	trục xoay loại-tay áo Đài Loan, tối đa. tốc độ 4000RPM, độ chính xác cao và hiệu suất ổn định, hoàn hảo cho-gia công tốc độ cao các bộ phận có yêu cầu nghiêm ngặt về bề mặt.
3	Đường ray dẫn hướng	Dẫn hướng tuyến tính thương hiệu Đài Loan không có khe hở và khả năng tải toàn-hướng. Việc kết hợp vít bi có độ chính xác-cao sẽ loại bỏ-các lỗi gia công lâu dài, đảm bảo chuyển động nhanh và độ chính xác cao của chi tiết.
4	Tấm ga trải giường bằng kim loại	Giường một-có tấm kim loại được bao bọc hoàn toàn, hiệu suất chống nước vượt trội và loại bỏ phoi thuận tiện.
5	Xi lanh quay	Xi lanh quay thủy lực rỗng tốc độ cao-của Đài Loan, đảm bảo sự ổn định khi vận hành trục chính và cắt-tốc độ cao, với độ chính xác cao, độ rung thấp và tuổi thọ dài.
6	tháp pháo	Tháp pháo trợ lực BMT55 với khả năng thay đổi công cụ nhanh, có khả năng-thiết lập gia công các bộ phận phức tạp,-có độ khó cao và độ chính xác-cao, giảm thời gian phụ trợ và tăng năng suất.
7	Hệ thống CNC	Áp dụng hệ thống CNC toàn bộ bus Syntec 22TB của Đài Loan để có khả năng tương thích và ổn định tuyệt vời.
8	Chức năng hệ thống	Các chức năng tối ưu hóa-tích hợp giúp cải thiện sự thuận tiện và ổn định khi vận hành.
9	Động cơ	Động cơ servo phù hợp với hệ thống nguyên bản-có mô-men xoắn cao và phản hồi nhanh.
10	Bôi trơn	Tự động bôi trơn tập trung cho thanh dẫn hướng và vít bi, cung cấp dầu theo thời gian và định lượng để đảm bảo bôi trơn đồng đều, giảm ma sát, cải thiện độ chính xác của chuyển động và kéo dài tuổi thọ.
11	Sự bảo vệ	Bảo vệ khép kín hoàn toàn đảm bảo an toàn cho người vận hành, thu hồi hoàn toàn chất làm mát và phoi để có nơi làm việc sạch sẽ. Vỏ ống lồng bằng thép không gỉ Yinxing của Đài Loan bảo vệ thanh dẫn hướng và ốc vít khỏi phoi và chất làm mát.
12	Ụ sau	Thiết kế khóa thủy lực hỗ trợ lập trình kẹp, nhả và chuyển động tự động, mang tính thực tế cao cho việc gia công các bộ phận trục phức tạp.

◆ Thông số mô hình

Mục	Đơn vị	XM-300CY	Bình luận
Tối đa. đường kính xoay trên giường	mm	600
Tối đa. đường kính xoay trên xe ngựa	mm	300
Thanh kéo trục chính xuyên qua-lỗ	mm	φ52
Mũi trục chính	-	A2-6
Tối đa. tốc độ trục chính	r/phút	4000
Thông số trục-phụ	-	A2-5	SCY tùy chọn
Tối đa. tốc độ trục chính phụ-	r/phút	5000
hành trình trục chính phụ	mm	500
X/Z/Y tối đa. du lịch	mm	260/620/+60 đến -80
Tốc độ di chuyển nhanh X/Z/Y	mm/phút	24000/24000/10000
Tối đa. mô-men xoắn của động cơ X/Z/A/Y	N.m	11.5/11.5/11.5/11.5
Tối đa. tốc độ đầu điện	r/phút	6000
Thông số hướng dẫn X/Z	mm	con lăn 35/45
Thông số vít bi X/Z	mm	32×10/32×10 (đai ốc đôi)
Độ chính xác định vị lặp lại X/Z	mm	±0.002
Độ chính xác định vị (tăng nhiệt độ vít<10°C)	mm	±0.005
Đơn vị đầu vào tối thiểu X/Z	mm	0.001
Loại ụ sau	-	Thủy lực/Servo
côn tay áo ụ	Mohs	5#
Loại giá đỡ dụng cụ	-	BMT55-12Y
Công suất động cơ chính	KW	11/15
Kích thước tổng thể (L×W×H)	mm	2900×1950×2100
trọng lượng tịnh	kg	5800
